Deutschlands höchste Brandmeldeanlage
Die Zugspitze ist mit 2.962 m Seehöhe die größte Erhebung Deutschlands. Pro Jahr besuchen rund eine halbe Mio. Menschen den Gipfel. Im Zuge des Neubaus der Eibsee-Seilbahn wurde sowohl die neue Tal- und Bergstation als auch der Bahnhof Zugspitzplatt und die Restaurants auf dem Zugspitzplatt mit von einer Brandmeldeanlage (BMA) von Hekatron Brandschutz ausgestattet. Auf insgesamt vier Brandmelderzentralen „Integral IP“ sind 750 automatische Mehrfachsensormelder vom Typ „MTD 533X“ sowie „MTD 533X-SCT“ mit integrierter Akustik (Tonausgabe) aufgeschaltet. Diese Melder haben den Tonalarm gleich mit an Bord. Den Mehrfachsensormeldern wird einiges abverlangt. In Bereichen am Berg der Sonnenkar-Sesselbahn kommt es zu starken Temperaturschwankungen. Im Sommer über 30 und im Winter sind -20 °C und weniger keine Seltenheit. Anlagentechnisch unterstützten die „Integral-IP-BMZ“ mit ausgeklügelten Brandfallsteuerungen. In der Bergstation werden z.B. gezielt die Entrauchung und Über-
druckentlüftung im Treppenhaus sowie die Aufzüge entsprechend gesteuert. Weiterhin löst die Brandmelderzentrale eine Fettlöschanlage in der Küche im Restaurant „Panorama 2962“ aus.
Im Gegensatz zu den neu installierten BMA der Bayerischen Zugspitzbahn und im Zugspitzbahnhof Eibsee wurde die BMA auf dem Zugspitzplatt modernisiert. Die vorhandene Brandmelderzentrale und die Brandmelder wurden durch Hekatron-Produkte ersetzt. Die vorhandene Kabeltopografie konnte übernommen werden. Durch diese Art der zentralen- und melderseitigen Modernisierung wurde die BMA unmittelbar auf den neuesten Stand der Technik gebracht. „Für die Hekatron-BMA sprach u.a. die einfache Vernetzbarkeit unserer Berg- und Talstation der neuen Seilbahn Zugspitze, Sonnalpin am Zugspitzplatt sowie dem Zugspitzbahnhof Eibsee. Überzeugt hat uns auch die einfache Bedienung der Anlage selbst sowie die Steuerung via PC oder App“, erläutert Martin Hurm, Betriebsleiter Seilbahnen und Lifte Zugspitze.

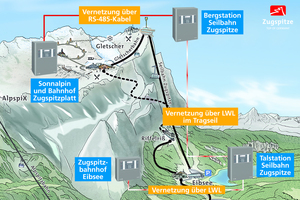

Die Brandmelderzentralen in der Tal- und Bergstation, dem Zugspitzbahnhof Eibsee und im Sonnalpin sind über Integral LAN miteinander vernetzt. Insbesondere die Vernetzung der Tal- und Bergstation der Seilbahn Zugspitze ist beeindruckend. Der Lichtwellenleiter (LWL), über den die beiden Brandmelderzentralen „Integral IP MX“ vernetzt sind, wurde vom Seilhersteller im Tragseil der Seilbahn eingeschlagen. Um der besonderen Belastung zu widerstehen, ist der Lichtwellenleiter speziell gelagert.
Die Vernetzungsmöglichkeiten der Systemfamilie „Integral IP“ zeigen sich bei der BMA an der Zugspitze beispielhaft. Sowohl über Strukturen wie RS‑485 oder Lichtwellenleiter als auch über Ethernet unter Einbeziehung bereits vorhandener Netzwerkstrukturen ist die Vernetzung über „Hekatron Remote“ realisierbar. „Für uns als Errichter bietet der Fernzugriff ‚Hekatron Remote‘ viele Vorteile. Die BMZ auf der Bergstation und auf dem Zugspitzplatt liegen nicht grade mal eben um die Ecke. Mit ‚Hekatron Remote‘ können wir viele unserer Aufgaben, ohne uns in die Seilbahn zu setzen und auf den Berg zu fahren, erledigen oder uns zumindest optimal darauf vorbereiten,“ erläutert Leonhard Schweiger; Geschäftsführer von Elektro Schöffmann. Bevor der Techniker zum Einsatz fährt, kann er die benötigte Ausrüstung und die richtigen Produkte zusammenstellen. Die Einsatzdauer wird somit auf das Notwendigste reduziert.
