Brandschutz in der Haustechnik

Da haustechnische Leitungen häufig das ganze Gebäude und alle Brandabschnitte durchziehen, stellen die Genehmigungsbehörden bei den Gebäudeklassen 3 bis 5 höhere bis sehr hohe Anforderungen an den vorbeugenden Brandschutz in der Haustechnik. Ob Massiv- oder Holzbau – die zur Isolierung und Abschottung von Leitungssystemen zugelassenen Systeme müssen ihre Eignung durch vielfältige Prüfungen bzw. Anwendbarkeitsnachweise belegen. Die Deutsche Rockwool vertreibt ausschließlich Systeme in geprüfter Qualität und verfügt über eine Vielzahl von bauaufsichtlichen Prüfzeugnissen und Bauartgenehmigungen. Stets werden Isolierungen und Abschottungen für den Brandfall in Dämmdicken geprüft, wie sie zur Einhaltung der Vorschriften zum Wärme-, Kälte- und Schallschutz gefordert oder nötig sind.



Sämtliche Leitungsarten im System geprüft

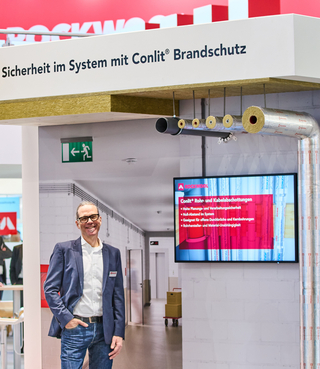

„Die Fülle der zu beachtenden Vorschriften wächst stetig“, so Dipl.-Ing. Michael Kaffenberger-Küster, Produktmanager Haustechnik bei der Deutschen Rockwool, auf der Bau. „Das sorgt dafür, dass der Bedarf an technischer und baurechtlicher Beratung ebenfalls wächst.“
Bild: Deutsche Rockwool

Da im Neubau häufig Ver- und Entsorgungsleitungen aus diversen Materialien wie Kunststoff, Guss, Kupfer oder Stahl gemeinsam in Schächten, oberhalb von Unterdecken und durch feuerwiderstandsfähige Bauteile geführt werden, bedeutet es ein Plus an Sicherheit, wenn mindestens die gebräuchlichsten Leitungsarten gemeinsam Brandschutzprüfungen durchlaufen. „Wir testen in vielen und teils sehr aufwendigen Verfahren, welche Leitungen wie isoliert und in welchem Abstand miteinander verlegt und nebeneinander abgeschottet werden können, damit den Ansprüchen an den vorbeugenden Brandschutz zuverlässig Rechnung getragen wird“, so Kaffenberger-Küster auf der Messe Bau. Das gelte auch für spezielle Anforderungen wie z. B. für die feuerwiderstandsfähige Bekleidung von Stahlblechlüftungskanälen mit Mineralwolle-Dämmstoffen oder die Abschottung von Leitungen in Holzdecken und Holzbalkendecken. Da sich die gesetzlichen Anforderungen an den Wärme-, Kälte-, Schall- und Brandschutz ebenso wie der Holz- und Holzhybridbau stetig weiterentwickeln, reiße der Bedarf an aktualisierten Brandprüfungen nicht ab.



Montagefreundliche Lösungen aus Steinwolle

Isolierungen und Brandschutzlösungen von Rockwool stehen für kalt- und warmgehende Versorgungsleitungen, Abwasserleitungen, Sprinkleranlagen sowie Lüftungskanäle und Elektrokabel zur Verfügung. Nicht nur für die Streckenisolierung auch für Bögen, Flansche, Abhänger und Armaturen hält der Spezialist montagefreundliche Lösungen aus nichtbrennbarer Steinwolle in den Programmen „Conlit“ und „Teclit“ bereit. Ihre Anwendung beschreiben der „Planungs- und Montagehelfer für Leitungsanlagen“ sowie die Broschüre „Conlit Brandschutz für Lüftungsleitungen“. Beide stehen auf der Rockwool-Website zum Download bereit, können aber auch in gedruckter Form beim Hersteller bestellt werden.



Digitale Informationsmedien und Planungstools

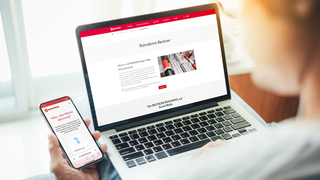

Der „Rohrdämm-Rechner“ soll die Auswahl eines Steinwolle-Systems für die Isolierung warm- und kaltgehender Leitungen erleichtern. Er steht unter rockwool.de/rohrdaemm-rechner zur Online-Nutzung sowie zur Installation für die Offline-Nutzung bereit.
Bild: Deutsche Rockwool

Das Lookbook des „Planungs- und Montagehelfers“ bietet praktische Zusatzfunktionen. Durch einen Klick auf die entsprechende Seitenzahl im Inhaltsverzeichnis gelangen Nutzer direkt zu den gewünschten Inhalten. Aktive Links erleichtern den Zugriff auf weiterführende Informationen, ergänzende Inhalte und verwandte Themen innerhalb des Kompendiums sowie auf der Website. Die Online-Version ist hier verfügbar.

Ein weiteres Online-Tool für die Planungspraxis ist die App „Rohrdämm-Rechner“. Sie soll bei der Dimensionierung von Isolierungen und Abschottungen für Rohrleitungen in der Haustechnik unterstützen. Durch die Eingabe weniger Parameter ermittelt das Tool, welches Steinwolle-Dämmsystem in welcher Dicke die Anforderungen im jeweiligen Objekt erfüllt. Dabei werden Faktoren wie die Art des Systems (Heizung oder Trinkwasser), die Temperaturführung der Leitung (warm oder kalt), der Verlegeort (innen oder außen), das Rohrmaterial und der Außendurchmesser berücksichtigt.



Tauwasserschutz leicht gemacht

Im Falle kaltgehender Leitungen oder bei Wechseltemperaturanlagen werden zusätzlich die zu erwartenden Temperaturen des Mediums und umgebenden Raumtemperaturen abgefragt. Darüber hinaus wird erfasst, ob die Leitung in Rettungswegen geführt wird, damit die für den Brandschutz benötigten Dämmdicken korrekt benannt werden. Neben den passenden Dämmprodukten werden Abschottungen für Versorgungs- und Entwässerungsleitungen empfohlen, wenn diese durch Decken und Wände mit einer Feuerwiderstandsdauer von F 30, F 60 oder F 90 geführt werden. Der „Rohrdämm-Rechner“ hilft dem User so dabei, alle für die Dämmung haustechnischer Leitungen wesentlichen Aspekte zu berücksichtigen.

Außerhalb von Fachmessen steht auch der Technische Service des Unternehmens Architekten und Fachplanern bei Fragen zur Anwendung von „Conlit“ und „Teclit“ zur Verfügung. In einem sehr seltenen Fall einer wesentlich von bestehenden Anwendbarkeitsnachweisen abweichenden Verwendung der Systeme beauftragen die Fachleute von Rockwool auch projektbezogen gutachterliche Stellungnahmen. So leisten sie einen wichtigen Beitrag dazu, dass Planer und ausführende Gewerke den Anforderungen an den vorbeugenden Brandschutz im Einklang mit Wärme- bzw. Kälte- und Schallschutz entsprechen können.
