Kostensenkungspotentiale bei Brandschutzklappen
Brandschutzklappen haben einen beträchtlichen Einfluss auf die Bau- und Betriebskosten eines Gebäudes. Wenn in der Auslegung die Lüftungsanlage und der anlagentechnische Brandschutz als Gesamtheit gesehen werden können aber Kosten gespart werden, ohne bei der Sicherheit Kompromisse einzugehen.
Die Planung einer raumlufttechnischen Anlage oder Wohnungslüftung und die Auslegung von Brandschutzklappen bilden also eine Einheit. Daher bringt es viele technische und wirtschaftliche Vorteile, wenn die Kompetenzen von Systemherstellern mit einem möglichst breiten Spektrum an Produktlösungen aus beiden Bereichen – Lüftung und Brandschutzklappen – frühzeitig eingebunden werden. Noch bedeutsamer wird dieser Aspekt, wenn auch die Entrauchung von Gebäuden geplant werden muss. Denn Brandschutz- und Entrauchungsklappen bieten erhebliches Potenzial, Kosten für den vorbeugenden Brandschutz zu senken. Allein in der Addition der Beschaffungs- und Montagekosten können pro Klappe mehrere Hundert Euro gespart werden.
Druckverluste und Geräusche reduzieren
Bereits der erste Planungsschritt – die benötigte Luftfördermenge eines Lüftungsgeräts auf die Nutzungseinheiten abzustimmen – bietet Möglichkeiten der Kostensenkung. Diverse Programme, wie etwa die kostenlose Software „Systemair-Airplan“ für die Erstellung von Lüftungskonzepten nach DIN 1946-6, helfen dabei.
Denn schon bei der Planung der Luftverteilung geeignete Brandschutz- und eventuell auch Entrauchungsklappen auszuwählen, wirkt sich bspw. direkt auf die Auslegung des Lüftungsgeräts aus. Der Hintergrund: Jede Brandschutzklappe erzeugt Druckverluste im Kanalnetz. Werden diese möglichst geringgehalten, lässt sich unter Umständen das Lüftungsgerät kleiner dimensionieren. Auf jeden Fall aber sinkt die Aufnahmeleistung von Lüftungsgeräten mit EC-Ventilatoren, da diese die Förderleistung den geringeren Druckverlusten exakt anpassen. Die optimale Auslegung von Brandschutzklappen kann somit den Energiebedarf einer Lüftungsanlage nennenswert senken. Das Online-Tool „Systemair Design“ unterstützt die Bestimmung geeigneter Brandschutz- und Entrauchungsklappen, Luftauslässen sowie Volumenstromreglern unter Berücksichtigung des Gesamtsystems.
Geringere Druckverluste an den Brandschutzklappen wirken sich zudem auf den Nutzungskomfort aus, da jeder Strömungswiderstand auch Strömungsgeräusche zur Folge hat. Daher sollte bei der Wahl der Brandschutzklappe ebenso die Angabe zur Geräuschemission berücksichtigt werden – insbesondere in ruhigen Arbeitsumgebungen und im Wohnbereich. Zum Vergleich: Der Schalldruckpegel einer typischen Brandschutzklappe der Größe 200 x 200 cm kann bei einem Volumenstrom von 900 m³/h 41,5 dB(A) betragen („Systemair PKIS3G“) – oder über 50 dB(A) liegen. Ein um 9 dB(A) höherer Wert bedeutet jedoch eine bedenkliche Verdoppelung der Schallleistung.
Zwar dämpft der Einbauort einer Brandschutzklappe die Geräuschemission, doch zu sorglos sollten Planer mit den Schallwerten von Brandschutzklappen nicht umgehen. Schließlich können sie das Zünglein an der Waage für die Bewertung einer mangelfreien Ausführung der Lüftungsanlage sein. Dies gilt umso mehr, da die 2016 neu gefasste DIN 4109 „Schallschutz im Hochbau“ als Mindestanforderung für raumlufttechnische Anlagen in Wohn- und Schlafräumen im eigenen Wohnbereich einen Schalldruckpegel von 30 dB(A) definiert. Um 5 dB(A) höhere Werte sind nur noch zulässig, wenn es sich um Dauergeräusche ohne auffällige Einzeltöne handelt. Sicherheit, Komfort und Wirtschaftlichkeit von Brandschutzklappen gehen hier also Hand in Hand.
Material- und Montagekosten senken
Weit augenfälliger ist darüber hinaus jedoch das Einsparungspotenzial bei den Beschaffungs- und Montagekosten der unterschiedlichen, marktgängigen Bauarten von Brandschutz- und Entrauchungsklappen. So sind Entrauchungsklappen z.B. typischerweise vollständig aus Kalzium-Silikat gefertigt. Besteht jedoch nur die Klappe aus diesem teuren Werkstoff, das Gehäuse hingegen aus Blech, lassen sich Kosten sparen, ohne bei der Sicherheit Abstriche zu machen – je nach Bauprojekt in der Größenordnung von mehreren Tausend Euro. Hinzu kommt, dass solche Klappen erheblich leichter sind und somit die Montage vereinfachen.

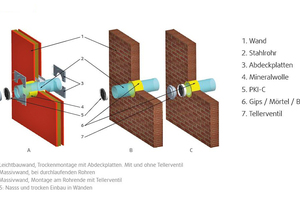

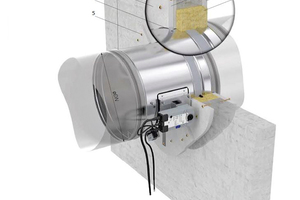

Montagekosten können zudem gesenkt werden, wenn auf das Einmörteln der Brand- und Entrauchungsklappen in Massivwänden verzichtet werden kann. Für den brand- und rauchsicheren Verschluss der Wandöffnung bietet Systemair für seine Brandschutzklappen kostengünstige Abdeckplatten aus Kalzium-Silikat an. Die Abdeckplatten werden zu beiden Seiten an die Wand geschraubt, und der Zwischenraum ist mit Mineralwolle auszufüllen. Diese Arbeiten übernimmt in der Regel der Lüftungsanlagenbauer gleich mit. So entfällt die Abstimmung mit dem Maurergewerk – und dadurch eine häufige Fehlerquelle, denn die Vermörtelung von Brandschutzklappen wird bei Brandschutzabnahmen häufig beanstandet.
Zu beachten ist hierbei allerdings schon bei der Ausschreibung: Eine Brandschutz- oder Entrauchungsklappe muss inklusive Montagezubehör vom Hersteller nach den Normen EN 1366-2 beziehungsweis EN 1366-10 geprüft sein. Klappen und Montagezubehör unterschiedlicher Anbieter dürfen somit nicht miteinander kombiniert werden.
Brandschutzklappen wirtschaftlich nachrüsten
Die Montagekosten steigen in Relation zu den Materialkosten deutlich, wenn Brandschutzklappen im Bestand nachgerüstet werden müssen. Eine Nutzungsänderung kann das erforderlich machen, aber auch der Austausch alter, asbestbelasteter Brandschutzklappen oder die Mängelbeseitigung nach einer Überprüfung des vorbeugenden Brandschutzes. Solche Untersuchungen haben z.B. manche Stadtverwaltungen nach der Katastrophe im Londoner Grenfell-Tower 2017 angeordnet. Die Räumung einiger Wohnkomplexe aufgrund von Brandschutzmängeln sorgte für Schlagzeilen.
Sind Brandschutzklappen nachzurüsten, müssen in der Regel an entsprechenden Stellen die Wände und Decken aufgestemmt werden. Deutlich einfacher und schneller ist die Nachrüstung mit Einschub-Brandschutzklappen. Dazu wird lediglich die (nicht brennbare) Lüftungsleitung am Brandschutzabschnitt getrennt. Die Brandschutzklappe lässt sich dann so einschieben, dass sich der Abschluss in der feuerwiderstandsfähigen Wand- oder Decke befindet. Ein Beispiel dafür die Einschub-Brandschutzklappe „PKC-I“ von Systemair. An die Brandschutzklappe angeschlossen werden kann entweder die weiterführende Lüftungsleitung oder ein Tellerventil.
Fazit
Die hohen Aufwendungen für den vorbeugenden Brandschutz werden oft als Kostentreiber beklagt. Analysen von Brandfällen belegen jedoch, dass ein solches Sicherheitsniveau gerechtfertigt ist. Kosten lassen sich dennoch reduzieren, indem bspw. TGA-Planer schon frühzeitig die Kompetenz von Systemherstellern einbeziehen, die sowohl Lüftungsanlagen als auch ein breites Produktspektrum an Brandschutz- und Entrauchungsklappen bereitstellen.
Die Planung und Montage sind jedoch nur zwei Bereiche der Lebenszykluskosten von Brandschutzklappen. Erhebliches Einsparungspotenzial steckt auch in der Betriebsphase, nämlich bei den Inspektionskosten. Klappen führender Hersteller sind in der Regel zwar wartungsfrei – das heißt, eine Verschleißkompensation ist nicht erforderlich, dennoch muss die Funktion von Brandschutzklappen mindestens jährlich geprüft werden.
