Dezente Brandschutzelemente für Münchener Innovationszentrum
Mit dem „Munich Urban Colab“ ist in München ein Ort entstanden, an dem nachhaltige Lösungen für eine lebenswerte Stadt der Zukunft entwickelt und realisiert werden. Das Gründer- und Innovationszentrum ist eine Initiative der UnternehmerTUM GmbH und der Landeshauptstadt München. Das Gebäude wurde von Steidle Architekten entworfen und von Hochtief im Rahmen eines Realisierungswettbewerb im PPP-Verfahren gebaut.

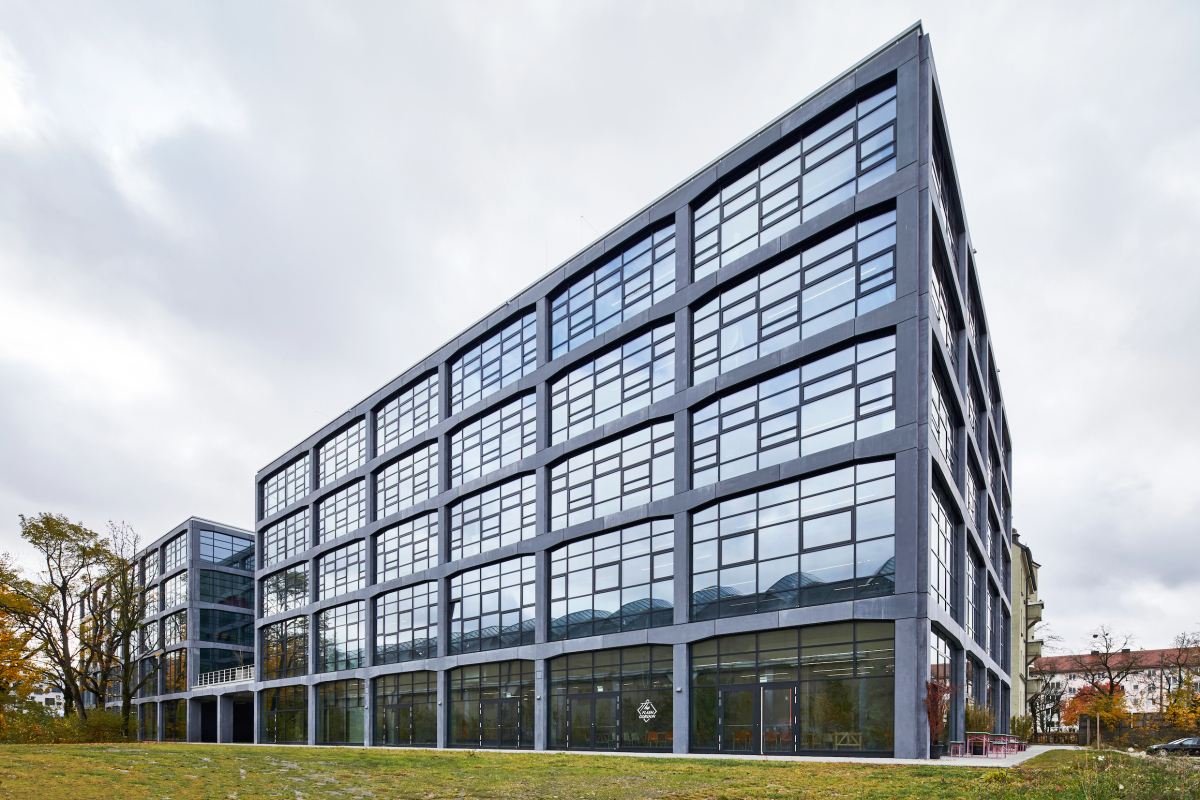

Mit dem „Munich Urban Colab“ ist in München ein Ort entstanden, an dem nachhaltige Lösungen für eine lebenswerte Stadt der Zukunft entwickelt und realisiert werden sollen.
Bild: Novoferm / Laura Thiesbrummel / lt-architekturfotografie.com
Die Zukunft ist nach Meinung der Betreiber des „Munich Urban Colab“ in München urban. Mit den rasant wachsenden Städten steigen auch deren Herausforderungen an ihre Infrastruktur, die Digitalisierung und den Nahverkehr. Alternative Transportmittel für die Mobilität, Konzepte zur Abfallbeseitigung und Energieversorgung, aber vor allem für das Wohnen und Arbeiten stehen im Fokus. „Im ‚Munich Urban Colab‘ bieten wir Visionären und Machern den Raum und die Möglichkeiten, eine nachhaltige und lebenswerte Stadt der Zukunft zu gestalten“, erklärt Mark Stabel, Director of Operations des Zentrums. Das neue Gebäude liegt zentral im Münchner Kreativquartier: „Die Vernetzung mit der Kreativszene eröffnet neue Möglichkeiten der interdisziplinären Zusammenarbeit mit Künstlern, Kreativen und Designern und stellt für das Thema Smart City eine große Bereicherung dar“, betont Mark Stabel. Auf über 11.000 Quadratmetern entstanden Büroräume, Co-Working-Spaces, Veranstaltungs- und Seminarräume, Living-Labs und eine Hightech-Prototypenwerkstatt. Für entspannte Begegnungen gibt es ein Café, zwei Wintergärten sowie einen Sport- und Fitnessraum. Außerdem stellt das neue Zentrum mit moderner Medientechnik ausgestattete Räume für Veranstaltungen bis 300 Personen zur Verfügung.
Gestalterische und technische Anforderungen vereinen
An diesem zentralen Punkt der Münchener Stadt entstand zwischen Mitte 2019 und Mitte 2021 das neue Quartier als Stahlbetonskelettkonstruktion mit den großformatigen gestaltbildenden Fensteröffnungen. Auf insgesamt sechs Ebenen verteilen sich die Tiefgarage im Untergeschoss und die verschiedenen Raumnutzungen darüber.

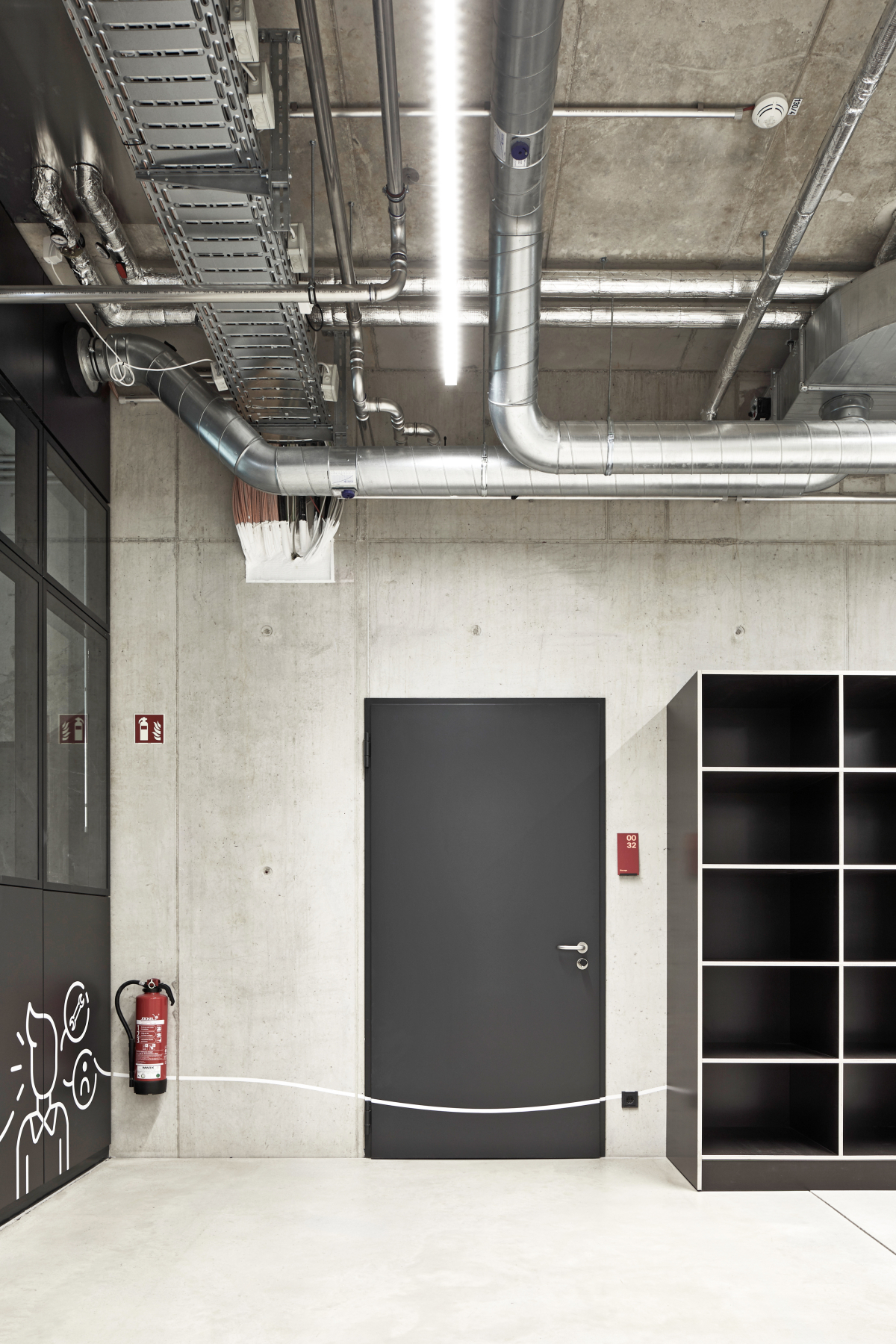

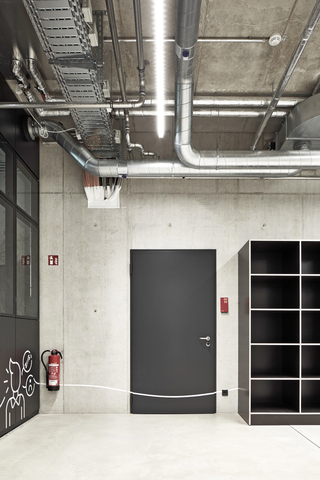

Gefordert waren funktionale Türsysteme, die gleichzeitig alle technischen Anforderungen an den Brand- und Rauchschutz erfüllen und sich dabei dezent in die Gestaltung der Räume integrieren.
Bild: Novoferm / Laura Thiesbrummel / lt-architekturfotografie.com
Eine wichtige Anforderung an die Ausführung war die Entwicklung von Systemlösungen innerhalb definierter Gewerke. Hier galt es, nicht nur ein beliebiges Produkt zu verbauen, sondern ein aufeinander abgestimmtes Plattformsystem einzusetzen, welches für jede Anforderung passende Lösungen anbietet. Eines dieser Gewerke umfasste den Bereich der Brand- und Rauchschutztüren. Vom Bauherrn und den Architekten waren funktionale Türsysteme gefordert, die gleichzeitig alle technischen Anforderungen erfüllen und sich dabei dezent in die Gestaltung der Räume integrieren.
Beim „Munich Urban Colab“ wurden deshalb vom Untergeschoss bis auf Ebene 4 Brandschutztüren „T-30/ EI2 302 und „T-90/ EI2 902“ sowie Mehrzwecktüren aus Stahlblech der Serie „NovoPorta Premio“ von Novoferm eingesetzt. Einzelne Stahlblechtüren im Untergeschoss sind dabei auch mit einem motorischen Antrieb ausgestattet, der den barrierefreien Zugang zum Gebäude sicherstellt.
„EasyFit“-System vereinfacht Montage
„NovoPorta Premio“ zeichnet sich durch seine besonderen technischen und gestalterischen Eigenschaften aus. Die ein- und zweiflügeligen Feuerschutztüren aus Stahl eignen sich für den Innen- oder Außeneinsatz. Sie sind feuerbeständig geprüft nach EN 1634-1 und bauaufsichtlich zugelassen nach DIN 4102 oder nach Europäisch Technischer Bewertung ETA-17/0443. Die dreiseitig gefälzten Türblätter in formschöner Dickfalz-Optik sind 64 mm stark, bei standardmäßig stabilen Türblechdicken von 1,0 mm (optional auch in 1,5 mm). Türblätter und Zargen werden verzinkt und grundiert (pulverbeschichtet), serienmäßig im ansprechenden Verkehrsweiß ähnlich RAL 9016, auf Wunsch aber auch in RAL nach Wahl verbaut.

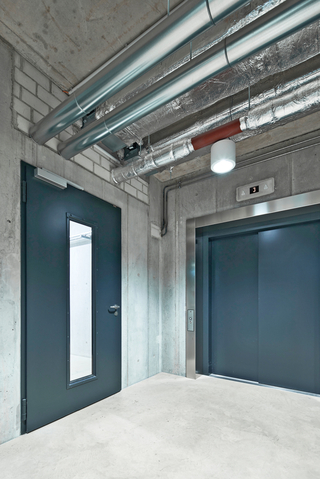

In den Gebäudezonen mit hohen Anforderungen an den Brandschutz, wie im Bereich der Aufzugs-Vorräume und der nachfolgenden Arbeitsbereiche, kommt die Feuerschutztür „NovoPorta Premio EI2 90“ zum Einsatz.
Bild: Novoferm / Laura Thiesbrummel / lt-architekturfotografie.com
In den Gebäudezonen mit hohen Anforderungen an den Brandschutz, wie im Bereich der Aufzugs-Vorräume und der nachfolgenden Arbeitsbereiche, kommt die Feuerschutztür „NovoPorta Premio EI2 90“ zum Einsatz.
Bild: Novoferm / Laura Thiesbrummel / lt-architekturfotografie.com
Der Einbau der Brandschutztüren erfolgte teilweise auch mit dem „EasyFit“-System, welches bereits ab Werk eine Zargenhinterfüllung mit Spezial-Aufschäumern beinhaltet. Hierbei werden in die Zarge bereits werkseitig Streifen aus intumeszierendem Brandschutzmaterial eingebracht. Es expandiert ab 200 °C bis auf das zehn- bis 40-fache des ursprünglichen Volumens und bleibt dabei extrem formstabil. Bei Feuer dehnen sich diese Streifen so aus, dass der Zwischenraum zwischen Zarge und Wand zuverlässig abgedichtet wird. Damit ist eine 30-minütige Feuerwiderstandszeit gewährleistet. „EasyFit“ ist geprüft nach EN 1634 und bauaufsichtlich zugelassen. Das System macht die Montage unabhängig von zusätzlichen Materialien und Vorbereitungsaufwendungen, Umgebungstemperaturen, Trocknungszeiten und Wasseranschlüssen. Es sorgt für hohe Wirtschaftlichkeit und Sicherheit, da auch bei der brandschutztechnisch wichtigen Zargenhinterfüllung keine Fehler mehr passieren können.
Nebenbei ist „EasyFit“ ideal geeignet für die Montage bereits fertig beschichteter Türelemente und besonders umweltfreundlich, da auch keine Restmaterialien entsorgt werden müssen.
Mit nur einer Schraube pro Befestigungspunkt
Die Novoferm-Falz-Schraubmontage erlaubt eine schnelle und saubere Montage der Zargen. Lediglich eine Schraube pro Befestigungspunkt genügt, um maximale Stabilität zu garantieren. Da nur die Hälfte der Schrauben gegenüber einer normalen Dübelmontage erforderlich ist, kann die Montage erheblich schneller erfolgen. Auf diese Weise lassen sich auch die gestalterischen Anforderungen der Architekten umsetzen, denn die im Zargenfalz verdeckten Bohrlöcher sind mit überstreichbaren Abdeckkappen versehen und bei geschlossener Tür absolut unsichtbar.
Auch dieses Verfahren ist bauaufsichtlich zugelassen für „T30/ EI2 30-, T60/ EI2 60- und T90/ EI2 90“- Feuerschutz-, Rauchschutz- oder Mehrzwecktüren sowie für Türen mit einbruchhemmender Ausstattung bis RC4. Es ist verwendbar an Sichtbeton- und Sichtmauerwerkswänden (bei EI2 30 auch auf verputzten Wänden), aber auch an Gipskarton-Montagewänden mit Holzständern der Kategorie ab F30-B/ EI 30 und kann mit allen zugelassenen Zargenhinterfüllungen kombiniert werden.
Türen und Wände bilden eine Einheit
Beim Munich Urban Colab wurden unter anderem zehn „NovoPorta Premio“ Stahlblechtüren in „T-90/ EI2 90, 55 NovoPorta Premio“ Stahlblechtüren T-30/ EI2 30 und vier Mehrzweck-Stahlblechtüren verbaut. Novoferm überzeugte bei diesem Objekt durch individuell zugeschnittene, ganzheitliche Objekt- sowie Detaillösungen. Wichtig war den Architekten, dass die Türen in den Büros im geöffneten Zustand mit den Wänden eine Einheit bilden und optisch möglichst unauffällig sind. Deshalb wurden die Türen zur Zufriedenheit von Bauherrn und Planern auch so ausgeführt, dass sie im geöffneten Zustand bündig mit den Wänden sind.
