R30-Brandschutz durch Feuerverzinken

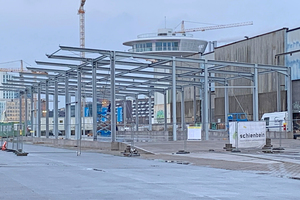

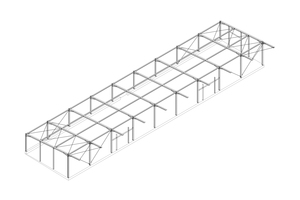

Das Stahltragwerk besteht aus einer Reihung von zehn Rahmenelementen mit Stützen aus HEM 240- bzw. HEM 280-Profilen und HEM 280-Riegeln, die jeweils mittels vier HEB 200-Profilen verbunden wurden. Alle Außenwände des Gebäudes werden mit Metallkassetten bekleidet. Die Innen- und Außenschalen bestehen aus Aluminium mit einer ­da­zwischenliegenden nichtbrennbaren Dämmung. Seitens des Bauherren, der HafenCity Hamburg GmbH, sind für das Gebäude während des Nutzungsbetriebs als Kreuzfahrt­terminal eine max. Personenzahl von 400 und bei der Nutzung als Versammlungsstätte bis zu 700 Personen festgelegt.

Korrosions- und Brandschutz durch Feuerverzinken

„Die Kombination aus Korrosionsschutz- und Brandschutzeigenschaften ergänzt durch die mechanische Widerstandsfähigkeit schafft ein Gesamtpaket, das nur durch Feuerver­zinken möglich ist und das den Bauherren überzeugt hat“, sagt Frank Schienbein, Geschäftsführer Schienbein Industrielle Dach- und Fassadentechnik GmbH, die als Generalunternehmer das Terminal geplant hat und baut.

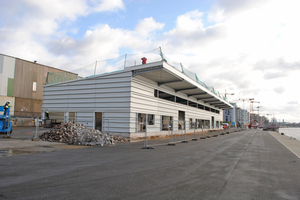

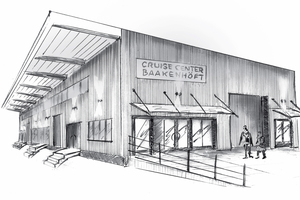

Das Cruise Center Baakenhöft befindet sich mit seiner Lage in der ­HafenCity Hamburg in unmittelbarer Wassernähe zur Elbe. Hochwasser­ereignisse treten hier regelmäßig auf, sodass sehr hohe Anforderungen an den Korrosionsschutz gestellt werden. Darüber hinaus muss im Hafen­bereich bei Überschwemmungen mit Treibgut von erheblicher Größe gerechnet werden, wodurch sich aufgrund damit verbundener Anpralllasten erhöhte Anforderungen an die Dimensionierung der Gebäudestützen ergaben. Für die feuerverzinkte Stahlkonstruktion des Terminals sind hierdurch aus Sicht des Brandschutzes die konstruktiven Anforderungen, die sich aus der Heißbemessung ergeben, identisch mit den Anforderungen aus der Kaltbemessung. Eine Überdimensionierung von Tragwerkselementen, die zur Erfüllung der Anforderungen bei der Tragfähigkeitsberechnung von Bauteilen im Brandfall mittels Heißbemessung notwendig werden kann, war deshalb nicht erforderlich. Der Korrosionsschutz durch Feuerverzinken deckt beim Cruise Center Baakenhöft somit die Brandschutz­anforderungen mit ab, ohne hierfür zusätzliche Kosten zu verursachen. Auch bietet die robuste Feuerverzinkung bei der Nutzung als Versammlungsstätte einen weiteren Vorteil. Bei Eventveranstaltungen ist es üblich Installationen vorzunehmen und Lasten wie bspw. Licht- und Tonequipment von den Deckenträgern abzuhängen. Hierbei werden oftmals herkömmliche Brandschutzbeschichtungen (Dämmschichtbildner) durch mechanische Einwirkungen beschädigt. Die Folge sind hohe Erhaltungsaufwendungen. An den mechanisch hoch belastbaren feuerverzinkten Oberflächen können derartige mechanische Beschädigungen ausgeschlossen werden.

Die verbesserte Feuerwiderstandsfähigkeit von feuerverzinktem Stahl basiert auf der Verringerung der Emissivität (Maß dafür, wie stark ein Material Wärmestrahlung mit seiner Umgebung austauscht). Während die Emissivität von unbehandeltem („schwarzem“) Stahl mit einem konstanten Wert von 0,7 in den Regelwerken angegeben wird, haben stückverzinkte Stähle der Kategorien A und B nach DIN EN ISO 14713-2 bis zu einer Bauteiltemperatur von 500 °C nur eine Emissivität von 0,35 und erwärmen sich deshalb langsamer. Insbesondere bei kompakten oder nur dreiseitig beflammten feuerverzinkten Stahlquerschnitten ergibt sich im Vergleich zu nicht verzinkten eine verzögerte Erwärmung, die in Abhängigkeit von Ausnutzungsgrad, Stahlgüte und Am/V-Verhältnis einen Feuerwiderstand von R30 erreichbar machen kann.

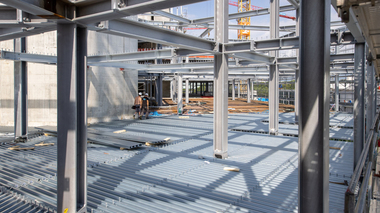

Neben dem Cruise Center Baakenhöft gibt es in Europa weitere Projekte mit Brandschutz durch ­Feuerverzinken. Diese reichen von der einfachen Brand­wand über Parkhausbauten bis hin zu komplexen ­Bürokonstruktionen. Mehr Informationen und kostenlose Bemessungstools zum Brandschutz durch Feuerverzinken: www.f­euerverzinken.com/brandschutz
