Brandschutz für Boden- und Dachabläufe
Im vorbeugenden Brandschutz werden Kunststoffabläufe mit senkrechtem Ablaufstutzen als Rohr- bzw. Deckendurchführungen angesehen, die abgeschottet werden müssen. Der Grund: Bricht ein Feuer aus, können sich Flammen, Rauch und Hitze sehr schnell über die Abwasserleitungen ausbreiten und so auch weitere Etagen in Brand setzen. Ähnliches gilt auch für Flachdächer. Hier kann der Brand über die Dachabläufe auf das Dach überspringen. Um das zu verhindern, müssen alle Durchführungen dieser Art fach- und normgerecht gesichert werden.
Aufbau und Funktionsweise Brandschutz-Rohbauelement
Zur Abschottung von Deckendurchführungen bietet Dallmer werkzeuglos installierbare Brandschutz-Rohbauelemente an. Kernstück dieser Elemente ist eine Brandschutzeinlage bestehend aus einer intumeszierenden Masse (im Brandfall aufschäumender Baustoff), die bei einer Hitzeeinwirkung von ca. 150 °C aufzuschäumen beginnt. Das Volumen des Materials vergrößert sich dabei um das 15- bis 20-fache. Dadurch wird die Deckendurchführung schnell, zuverlässig und sicher verschlossen. Weder Wärme, noch Flammen oder Rauch können sich über diese Durchführung weiter ausbreiten.
Dabei funktionieren die Brandschutz-Rohbauelemente immer nach dem gleichen Prinzip, egal ob sie in der Entwässerungsleitung einer bodengleichen Dusche oder in einem Flachdachablauf eingesetzt werden.
Hinweis- und Kennzeichnungspflicht
Bei jeder Ausführung der Rohrabschottung hat das ausführende Unternehmen den Auftraggeber schriftlich darauf hinzuweisen, dass die Brandschutzwirkung der Rohrabschottung nur sichergestellt ist, wenn der Geruchsverschluss des Ablaufs mit Wasser gefüllt ist. Jede Rohrabschottung ist unterhalb der Deckendurchführung im unmittelbaren Montagebereich sichtbar mit einer Brandschutzplakette zu kennzeichnen. Entsprechend der allgemeinen bauaufsichtlichen Zulassung (abZ) wird dem Installateur zu jedem Brandschutz-Rohbauelement eine Übereinstimmungserklärung und ein Hinweisschild mitgeliefert.
Der Unternehmer, der die Rohrabschottung herstellt, bescheinigt mit der Übereinstimmungserklärung, dass die von ihm ausgeführte Rohrabschottung den Bestimmungen der abZ entspricht. Diese Bescheinigung ist dem Bauherrn bzw. der Bauleitung auszuhändigen und der Bauakte anzuhängen.
Feuerwiderstandsklassen DIN 4102-2 und DIN EN 13501-2
Die Brandschutz-Rohbauelemente werden in unterschiedliche Feuerwiderstandsklassen eingeteilt. Diese Klassifizierung wird sowohl von der deutschen Norm DIN 4102-2 als auch von der europäischen Norm DIN EN 13501-2 geregelt. In beiden Fällen entscheidet die Dauer, wie lange ein Bauteil dem Feuer widerstehen kann, über seine Einstufung.
Planer und Architekten müssen darauf achten, Brandschutz-Rohbauelemente auszuwählen, deren Feuerwiderstandsklasse zu der Decke passt, in der das Element eingesetzt wird. Ist die Feuerwiderstandsklasse des Brandschutzelements niedriger, mindert das die Effektivität der Decke. Anders ausgedrückt: Eine widerstandsfähige Decke nützt nichts, wenn sich das Feuer über die Rohre ausbreiten kann.

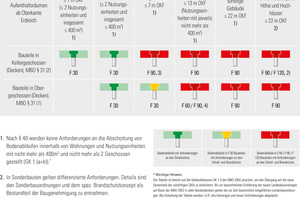

Anforderungen an die Feuerwiderstandsfähigkeit von Bodenabläufen
Der Nachweis der jeweiligen Feuerwiderstandsdauer muss über einen Verwendbarkeitsnachweis, z. B. allgemeines bauaufsichtliches Prüfzeugnis (abP) oder eine allgemeine bauaufsichtliche Zulassung (abZ) erbracht werden.
Brandschutz für Dachabläufe in Betondecken

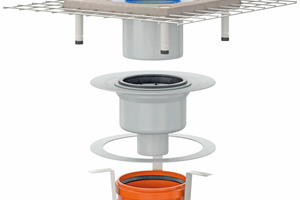

Werden die Dachabläufe und Dachdurchdringungen in Decken mit Anforderungen an eine Feuerwiderstandsdauer (F 30/60/90) im Abstand bis 5 m von einer aufgehenden Außenwand mit Öffnungen, z. B. Türen und Fenster, eingebaut, dann ist mit einer Brandbeanspruchung von oben und unten zu rechnen. Die Feuerwiderstandsdauer der Durchführung muss der Feuerwiderstandsdauer des Bauteils entsprechen. Dallmer bietet Brandschutz-Systeme für Flachdächer bestehend aus einem speziellen Brandschutz-Rohbauelement, in das ein Standard-Dachablauf 62 DN 70 mit Laubfang eingesetzt wird.
Diese Abläufe sind bauaufsichtlich zugelassen (Z-19.17-1800), gewährleisten eine sichere Brandschutzlösung R 30/60/90 mit Dachabläufen ohne Sperrwasser für massive Flachdächer und sind mit allen gängigen Dachabdichtungen kompatibel.
