Nachweislich brandsichere Leitungsbefestigung
Leitungsinstallationen müssen im Brandfall lang genug ihre Tragfähigkeit bewahren. Dies verschafft Menschen Zeit, bei Feuer sicher das Gebäude zu verlassen. fischer hat gemeinsam mit Partnern aus Forschung und nationalen Zulassungsstellen das Europäische Bewertungsdokument (EAD) 280016-00-0602 für Rohrtragsysteme weiterentwickelt und für den Brandschutz optimiert. Auf dieser Basis wurde nun die Europäische Technische Bewertung (ETA) für die fischer Montageschienen „FUS“ erstellt und der Verwendbarkeitsnachweis der Produkte unter Brandbeanspruchung nach hohen Anforderungen erbracht.

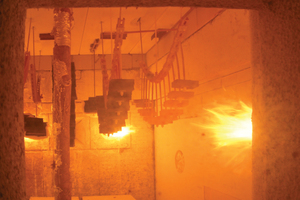

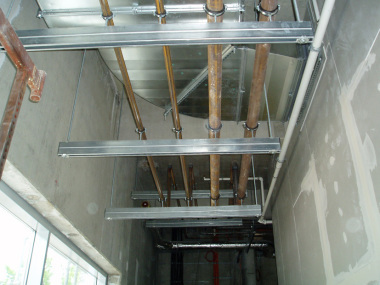

An Schienenkonstruktionen können unter Brandbeanspruchung erhebliche Verformungen auftreten. Das Systemversagen der darunterliegenden abgehängten Decken, wodurch die Flucht- und Rettungswege Rauch und Feuer ausgesetzt werden, zählt zu den gravierenden Folgen. Leitungsinstallationen in Flucht- und Rettungswegen müssen daher für Brände ausgelegt sein. Das kann Menschenleben retten. fischer hat dazu beigetragen, das vom Deutschen Institut für Bautechnik (DIBt) herausgegebene Europäische Bewertungsdokument (EAD) 280016-00-0602 zu modifizieren und für den Brandschutz zu optimieren. Auf dieser Basis lassen sich nun Europäische Technische Bewertungen (ETAs) für zugelassene Produkte von Leitungsbefestigungen mit CE-Kennzeichnung erstellen und die Feuerwiderstandsfähigkeit von Installationen nach neuestem Stand der Technik bemessen und nachweisen. Bei dem Vorgehen wird jedes Bauprodukt eines fischer Rohrtragsystems von speziell hierfür akkreditierten Instituten getestet, bewertet und abschließend in eine ETA überführt. Da der Befestigungsspezialist bereits in den letzten Jahrzehnten ähnlich zu den Vorgaben des EAD getestet hat, dienen viele Daten aus den vergangenen Versuchen als Grundlage für die Bemessung.
Feuerprobe bestanden

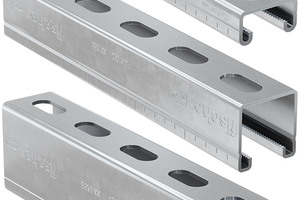

Die fischer Montageschienen „FUS“ wurden bereits auf Basis des EAD 280016-00-0602 bewertet (ETA 21-0140). Damit hat der Befestigungsspezialist den Grundstein für die Bemessung im Bereich der Installationssysteme für die Technische Gebäudeausrüstung (TGA) gelegt, die final mittels einer Software-gestützten Simulation möglich sein wird. Mit der Methode lassen sich Lasten im Bezug zum Feuerwiderstand frei konfigurieren und Stützweiten der Montageschienen optimieren, während diese Parameter zuvor vorgegeben waren.
Die ETAs ermöglichen, Bemessungen nah am konkreten Anwendungsfall durchzuführen. So lassen sich Montageschienen künftig mit beliebig vielen Konfigurationen der Rohrtragsysteme für den Brandfall simulieren. Änderungen an den geplanten Bausätzen können zu jeder Zeit schnell, flexibel und kostengünstig vorgenommen werden. Alle verwendeten Produkte haben hierbei zukünftig eine CE-Kennzeichnung, die die Gesamtkonfiguration zu einer zugelassenen Anwendung machen, was zusätzlich die Flexibilität erhöht. Die Verformungsvorgänge und die Versagenscharakteristik von Rohrtragsystemen im Brandfall sind geprüft und stehen als Datenbasis zur Verfügung. Mithilfe der ETA können Leitungsanlagen in Deutschland nach der MLAR 2015 (Muster-Leitungsanlagen-Richtlinie 2015) optimal bemessen werden. Zugleich lassen sich mit der Bewertung europa- und weltweit Flucht- und Rettungswege sicherer gestalten. Eine Bemessung der Rohrtragsysteme unter Raumtemperatur ist ebenfalls in der Zulassung integriert.
Gutachterliche Stellungnahmen behalten Gültigkeit
Zugleich behalten die bestehenden Gutachterlichen Stellungnahmen für brandgeprüfte Montageschienen- und Rohrschellenbefestigungen von fischer ihre Gültigkeit. In den Brandschutzprüfberichten wurde der Nachweis der Einhaltung der Kriterien nach der bundesweit gleich lautenden Leitungsanlagen-Richtlinie (LAR) auf Basis der MLAR 2015 für die Installation in Flucht- und Rettungswegen erbracht. Im Kern gilt es dabei, die Funktion der Brandschutz-Unterdecke sicherzustellen. Hierfür wird der Mindestabstand „min a“ von 50 mm zwischen Leitungsinstallationen und der abgehängten Decke F30 (Feuerwiderstandsdauer von 30 Minuten) gefordert. In den Brandprüfungen wurden daher Lastangaben für eine Feuerwiderstandsdauer von 30 Minuten in Beziehung zur maximal zulässigen Verformung von beispielsweise Montageschienen oder Rohrschellen ermittelt. Die Notwendigkeit zu diesen Betrachtungen resultiert aus den Eigenschaften des Stahls, der nach Einheitstemperaturkurve bei 30 Minuten einer Temperatur von > 800 °C ausgesetzt ist.
Nach den Montageschienen „FUS“ folgen sukzessive weitere Produkte der fischer Installationssysteme, deren Sicherheit unter Brandbeanspruchung nach ETA ausgewiesen werden.
